低温チラーのサプライヤーとして、私は低温チラーコンプレッサーの吸入圧力と吐出圧力に関するお客様からの質問によく遭遇します。これらの圧力を理解することは、チラー システムの適切な動作、効率、および寿命にとって非常に重要です。このブログ投稿では、吸入圧力と吐出圧力とは何か、その重要性、およびそれらが低温チラーの性能にどのように関係するかについて詳しく説明します。
吸入圧力と吐出圧力とは何ですか?
低温チラーコンプレッサーでは、吸入圧力と吐出圧力は、圧縮サイクルのさまざまな段階での冷媒の状態を表す 2 つの基本的なパラメーターです。
吸入圧力は、冷媒ガスがコンプレッサーに入るときの圧力を指します。これは、冷媒が蒸発器から圧縮機に引き込まれる圧力です。エバポレーターは、冷却対象のプロセスまたはスペースから冷媒が熱を吸収するチラーのコンポーネントです。冷媒は熱を吸収すると液体から気体になり、この低圧ガスがコンプレッサーに吸入されます。
一方、吐出圧力は、圧縮機から出る冷媒ガスの圧力です。コンプレッサーは吸入側からの低圧冷媒ガスを圧縮した後、ガスの圧力と温度を高めます。この高圧、高温のガスはコンプレッサーから排出され、凝縮器に送られます。凝縮器では、冷媒は蒸発器で吸収した熱を放出し、液体状態に戻ります。
吸入圧力と吐出圧力の重要性
システム効率
吸入圧力と吐出圧力は、低温チラーの効率に直接影響します。コンプレッサーが最適な効率で動作するには、これら 2 つの圧力間の適切なバランスが不可欠です。吸入圧力が低すぎると、コンプレッサーは冷媒を吸入するためにより激しく働かなければならず、エネルギー消費が増加します。逆に、吐出圧力が高すぎる場合、コンプレッサーは冷媒を吐出するために大きな抵抗を克服する必要があり、これもエネルギー使用量の増加につながります。
冷却能力
圧力はチラーの冷却能力にも影響します。吸入圧力は冷媒の蒸発温度に関係します。一般に、吸入圧力が低いほど蒸発温度が低くなり、冷却装置がより低い温度を達成できるようになります。ただし、吸入圧力が低すぎると、冷媒の蒸発が遅くなり、冷却能力が低下する可能性があります。吐出圧力は凝縮プロセスに影響を与えます。吐出圧力が高くなると凝縮温度が高くなり、凝縮器内で冷媒が熱を放出する速度が低下する可能性があり、冷却能力にも影響を及ぼします。
コンプレッサーの寿命
コンプレッサーの寿命を延ばすためには、適切な吸入圧力と吐出圧力を維持することが不可欠です。過度の吸入圧力または吐出圧力は、コンプレッサーのコンポーネントに機械的ストレスを引き起こし、早期の摩耗や損傷につながる可能性があります。吐出圧力が高いとコンプレッサーが過熱し、モーターやその他の内部部品が損傷する可能性があります。
吸入圧力と吐出圧力に影響を与える要因
冷媒の種類
冷媒が異なれば、圧力と温度の関係も異なります。たとえば、一部の冷媒は、他の冷媒と比較して、特定の温度でより低い圧力で動作するように設計されています。低温チラー用の冷媒を選択するときは、その圧力特性を考慮して、コンプレッサーが結果として生じる吸入圧力と吐出圧力に確実に対応できるようにすることが重要です。
負荷条件
チラーの冷却負荷、つまりプロセスまたはスペースから除去する必要がある熱量は、吸入圧力と吐出圧力に影響します。冷却負荷が高くなると、熱を吸収するためにより多くの冷媒が必要となり、より多くの冷媒がコンプレッサーに引き込まれるため、吸入圧力が増加する可能性があります。同時に、熱負荷の増加は凝縮器内でより多くの熱を放出する必要があることも意味し、これにより吐出圧力が増加する可能性があります。
周囲条件
周囲の温度と湿度も圧力に影響を与える可能性があります。高温多湿の環境では、コンデンサーは冷媒から熱を放出するためにより激しく働く必要があり、吐出圧力が上昇する可能性があります。また、周囲温度が低すぎると吸入圧力が低下し、チラーの性能に影響を与える可能性があります。
理想的な圧力範囲
低温チラーコンプレッサーの理想的な吸入および吐出圧力範囲は、コンプレッサーの種類、使用する冷媒、チラーの設計温度などのいくつかの要因によって異なります。たとえば、R404A 冷媒を使用する一般的な低温チラーでは、低温用途で吸入圧力が 20 ～ 40 psi (平方インチ当たりのポンド) の範囲になる一方、吐出圧力は約 200 ～ 250 psi になる可能性があります。
これらは一般的な範囲にすぎず、実際の圧力は特定のチラー モデルのメーカーの仕様に基づいて決定する必要があることに注意することが重要です。推奨圧力範囲からの逸脱は、冷媒の漏れ、フィルターの詰まり、コンプレッサーの故障などの問題を示している可能性があります。
吸入圧力と吐出圧力の監視と制御
低温チラーの適切な動作を確保するには、吸入圧力と吐出圧力を定期的に監視する必要があります。最新の冷却装置のほとんどには、リアルタイムの圧力測定値を提供できる圧力センサーが装備されています。これらの測定値を使用して、異常な圧力変化を検出し、迅速に是正措置を講じることができます。
チラーの動作を調整して吸入圧力と吐出圧力を望ましい範囲内に維持できる制御システムも利用できます。たとえば、圧力測定値に基づいてコンプレッサーの速度を調整して、チラーの性能を最適化できます。
当社の低温チラー製品

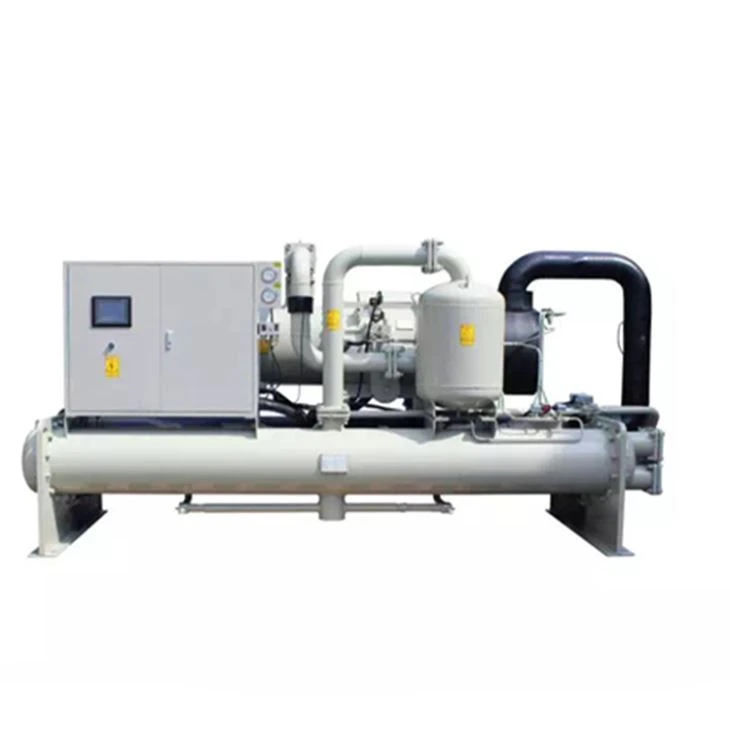

当社では、お客様のさまざまなニーズにお応えするために、幅広い種類の低温チラーを提供しています。私たちの低温チラー 0℃摂氏 0 度で信頼性の高い冷却を提供するように設計されており、食品保管や一部の工業プロセスなどの用途に適しています。の低温チラー冷却システム -20℃はるかに低い温度を達成できるため、製薬および化学産業での用途に最適です。そして私たちの低温プロセスチラー -15℃摂氏 -15 度での正確な温度制御が必要な工業プロセス向けに特別に設計されています。
当社のチラーはすべて、最適な吸入圧力と吐出圧力を維持するように慎重に設計されており、高効率、信頼性の高い性能、および長寿命を保証します。当社の専門家チームは、チラー システムを最大限に活用できるよう、チラーの選択、設置、メンテナンスに関する専門的なアドバイスも提供します。
結論
低温チラーのコンプレッサーの吸入圧力と吐出圧力を理解することは、低温チラーの操作、メンテナンス、または選択に携わるすべての人にとって不可欠です。これらの圧力は、チラー システムの効率、冷却能力、寿命に重要な役割を果たします。圧力を適切な範囲内で監視および制御することにより、チラーの信頼性とコスト効率の高い動作を保証できます。
当社の低温チラー製品にご興味がございましたら、吸入圧力、吐出圧力についてご質問がございましたら、詳細な打ち合わせや調達交渉を承りますので、お気軽にお問い合わせください。当社は、お客様の冷却ニーズに最適なソリューションを提供することに尽力しています。
参考文献
- ASHRAE ハンドブック - 冷凍。米国暖房冷凍空調技術者協会。
- コンプレッサーのハンドブック。メーカー固有のドキュメント。
- 低温冷凍システムの設計と運用。業界固有の技術文献。
